高斯滤波算法实现
选题背景
数字图像在获取、传输与存储过程中不可避免地会受到噪声干扰，其中高斯噪声因符合传感器热噪声、光照波动等物理过程的统计特性，成为图像中最常见的噪声类型之一。如何有效抑制高斯噪声的同时最大程度保留图像的边缘与细节结构，是图像预处理阶段的核心问题。高斯滤波作为一种经典的线性平滑滤波技术，凭借其数学上的严谨性（高斯核为尺度空间理论中的唯一线性核[1]）、物理上的直观性（邻域像素权重随距离递减）以及计算上的高效性（二维高斯核可分解为两个一维核的级联），在数字图像处理领域占据了基础而重要的地位。
在应用层面，高斯滤波已广泛渗透至众多关键领域。在医学图像分析中，CT、MRI等影像常受高斯噪声污染，高斯滤波作为预处理步骤可提升信噪比，为后续的病灶分割与三维重建提供更可靠的数据基础；在自动驾驶视觉感知中，摄像头采集的图像在弱光或高速运动场景下常伴随噪声，高斯滤波被用于构建尺度空间，支撑SIFT、ORB等特征提取算法的稳定性，从而保障目标检测与跟踪的准确性；在工业缺陷检测中，对金属表面或电子元件的图像进行高斯平滑，可抑制纹理噪声，突显裂纹、划痕等关键缺陷；此外，在图像增强与摄影后期中，高斯模糊被广泛用于背景虚化、光晕模拟及隐私保护，成为图形图像软件中的标准工具。
针对高斯噪声的抑制问题，传统解决思路主要分为空间域与频域两类。空间域方法以高斯滤波为核心，通过构造高斯卷积核直接对图像进行加权平均；频域方法则利用高斯函数的傅里叶变换仍为高斯函数的特性，在频域实现低通滤波。由于二维高斯核具有可分离性，实际实现中常将二维卷积分解为先后执行的行、列一维卷积，将计算复杂度从$O(n^2m^2)$降至$O(n^2m)$（其中，n是图像大小，m是核大小），大幅提升了处理效率。近年来，随着深度学习的发展，可学习的高斯滤波、将高斯先验嵌入卷积神经网络等方法进一步拓展了其应用边界，但传统高斯滤波因其可解释性强、无需训练数据、计算资源消耗低等优势，仍广泛应用于实时系统与资源受限场景。
本次作业选择实现基于可分离卷积的高斯滤波算法，以经典的高斯核生成与快速互相关为核心技术路线。具体而言，我们将： （1）分析高斯核的性质和高斯滤波的去噪原理； （2）利用可分离性将二维滤波转化为行、列两个一维滤波的串联实现，分析其加速效果； （3）在不同滤波参数的组合下，评估高斯滤波的模糊效果； （4）与均值滤波、中值滤波进行对比实验，定量评估滤波后图像的PSNR与SSIM，展示高斯滤波在平滑噪声与保护边缘之间的平衡能力。 通过上述算法设计与实验分析，旨在深入理解高斯滤波的工作原理、参数影响机制及其在实际应用中的适用边界，为后续更复杂的图像处理任务奠定理论与实践基础。
算法描述（重点）
高斯核
二维圆对称的高斯分布如公式所示：
$$G\left(x, y, \sigma\right) = \frac{1}{2\pi\sigma^2}e^{-\left(x^2+y^2\right)/2\sigma^2}$$其中：
- $(x, y)$ 是离核中心的偏置，在连续域中$(x, y) \in \mathbb{R}^2$
- $\sigma$ 是标准差
图像处理领域的高斯核与连续域较为不同，由于离散域对高斯函数进行了截断，需要进行归一化处理，一般表示为：
$$G\left(x, y, \sigma\right) = Ke^{-\left(x^2+y^2\right)/2\sigma^2}$$在离散域中，$(x, y) \in \mathbb{Z}^2$。假设高斯核的宽度为 $m$ 则：
$$K = \frac{1}{\sum^{\left \lfloor m/2 \right \rfloor}_{x = -\left \lfloor m/2 \right \rfloor }\sum^{\left \lfloor m/2 \right \rfloor}_{y = -\left \lfloor m/2 \right \rfloor } e^{-\left(x^2+y^2\right)/2\sigma^2}}$$做这种归一化的目的有二[2]：
（1）恒定灰度区域的平均值保持不变。对于一幅图像中灰度均匀的区域（例如纯色背景），滤波后的结果应保持原有的灰度值不变。若核未归一化（即系数之和不等于 1），则对恒定区域进行卷积后，输出灰度值会被放大或缩小，导致图像整体亮度偏移。归一化保证了当核与恒定灰度区域卷积时，输出等于原灰度值，从而维持了图像的亮度一致性。
（2）防止引入偏差，使原图像和滤波后图像像素和相同。从信号处理的角度，滤波过程可视为对图像像素的加权求和。若核系数之和不为 1，则输出图像的像素总和会发生变化，相当于引入了直流分量的增益或衰减。归一化后，在忽略边界效应的情况下原图像与滤波后图像的像素总和保持不变，即图像的总体能量或平均亮度得以守恒。这保证了滤波操作不会人为地改变图像的整体明暗程度，使结果更符合物理直观。
但同时也导致离散高斯核与实际的高斯函数存在一定的误差。
参数影响
以 5 × 5 大小的高斯核为例：

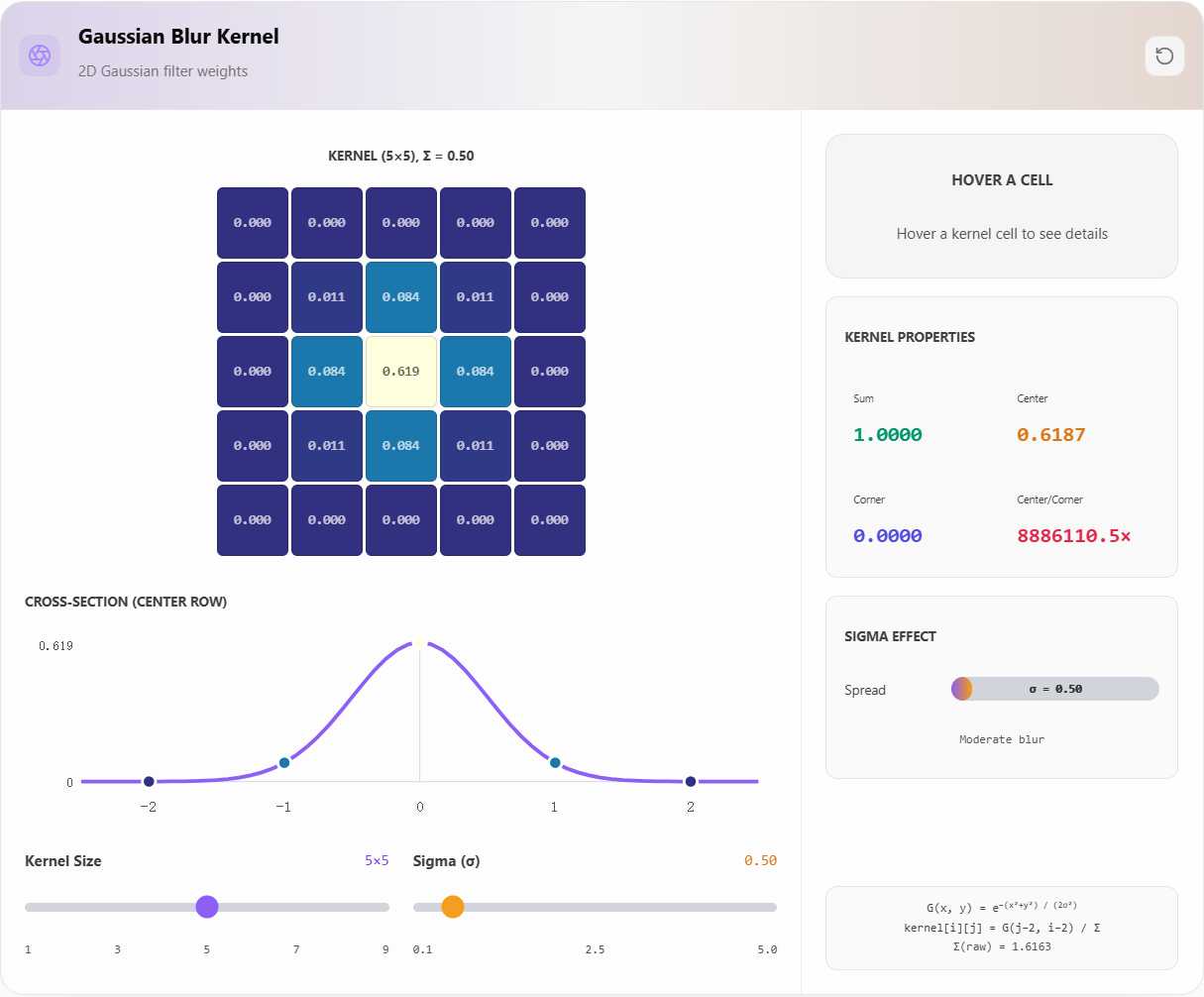

$\sigma$=0.5（小 $\sigma$）：曲线陡峭尖锐，峰值极高，能量几乎全部集中在中心原点。
σ=0.5

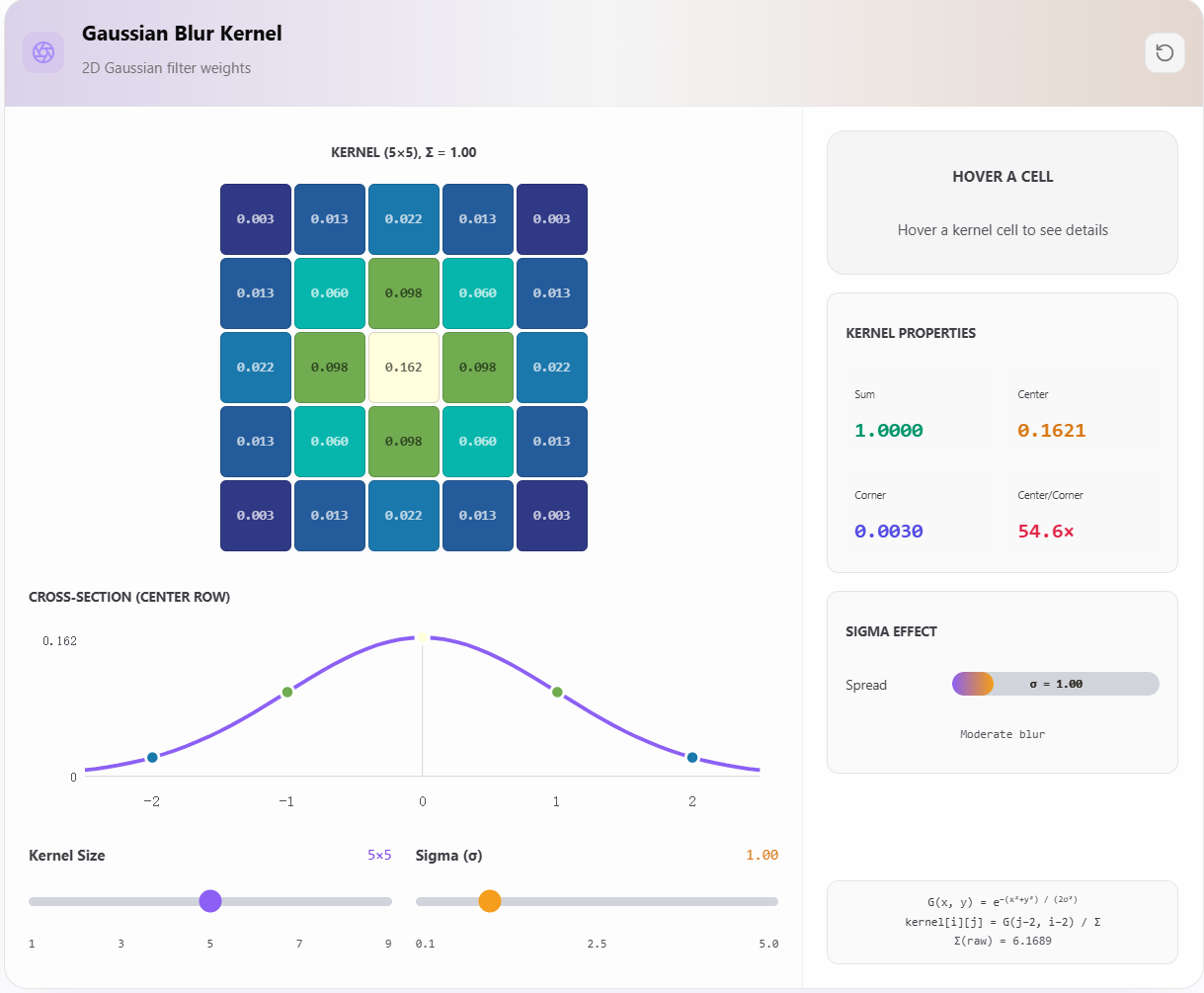

$\sigma$=1.0（中 $\sigma$）：曲线平缓度适中，分布范围与峰值高度均衡。
σ=1.0

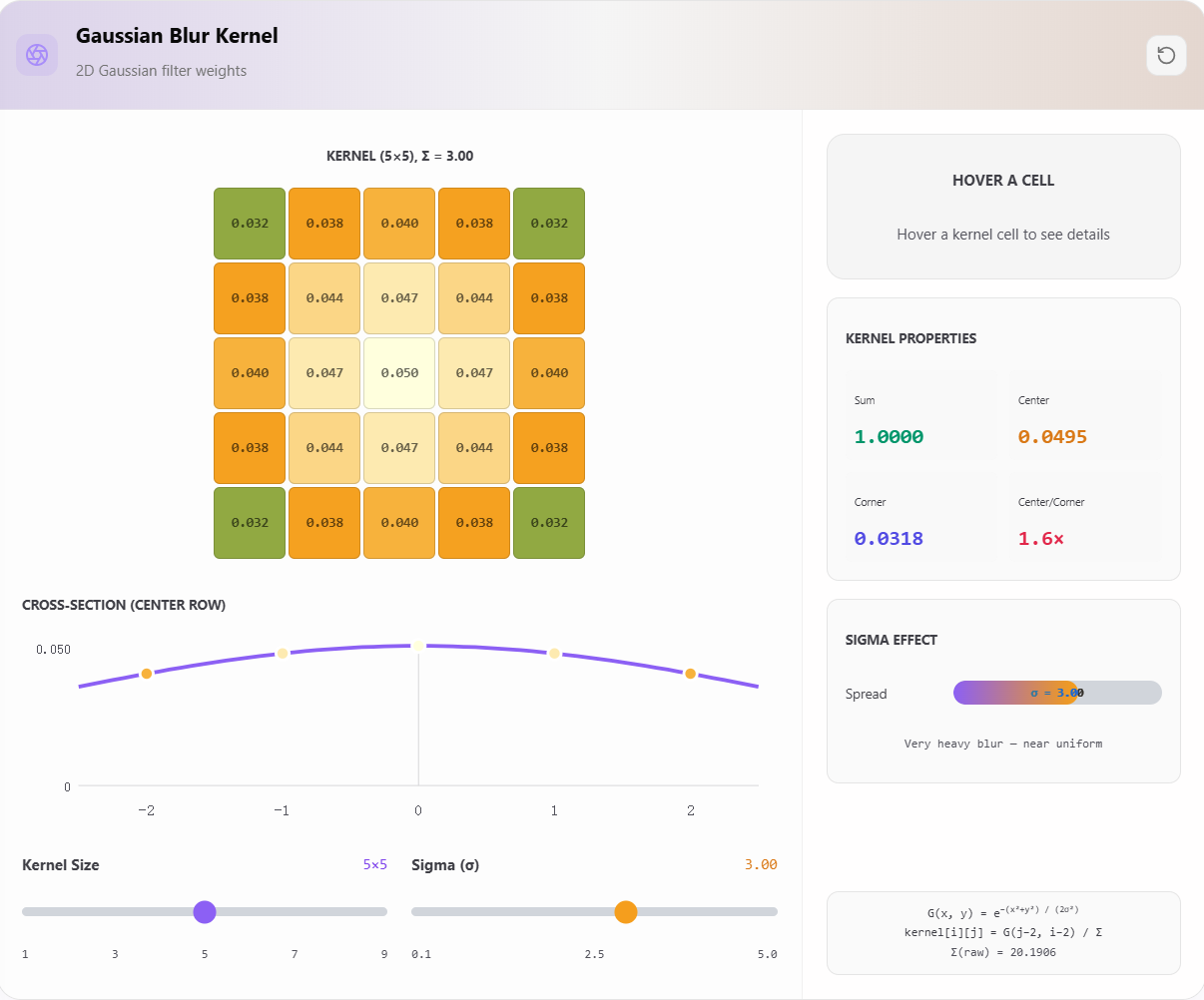

$\sigma$=3.0（大 $\sigma$）：曲线非常平缓宽阔，峰值极低，能量向两侧大范围扩散。
σ=3.0
基于概率论的"$3\sigma$“原则，高斯函数在 $±3\sigma$ 之外的累积概率已接近99.7%。取半宽为 $3\sigma$，总宽度为 $6\sigma$，再加 1 保证中心对称且核尺寸为奇数，即核宽$k_{max} = 2\left\lfloor 3 \sigma\right\rfloor + 1$。此时离散截断带来的误差很小，也意味着在 $±3\sigma$ 之外的取值都接近零。因此，$k_{max}$大小的高斯核处理的结果与任意大小的高斯核得到的结果相同[2]。
性质
可分离性：高斯核是唯一可分离的圆对称核，也是高斯核最重要的计算性质：
$$G(x, y) = G(x) \cdot G(y)$$其中 $ G(x) = \frac{1}{\sqrt{2\pi} \sigma} e^{-\frac{x^2}{2\sigma^2}} $ 是一维高斯函数。 这意味着二维卷积可以分解为两次一维卷积：
- 先对图像每一行进行一维高斯卷积（水平方向）；
- 再对结果每一列进行一维高斯卷积（垂直方向）。 若图像尺寸为$n \times n$，核尺寸为 $m \times m$，直接二维卷积的时间复杂度为$O(n^2m^2)$；而分离实现为$O(2n^2m)=O(n^2m)$，当$m$较大时加速效果显著。
各向同性：二维高斯核仅依赖于到中心的距离$r = \sqrt{x^2 + y^2}$，具有各向同性。这一性质保证了滤波效果于方向无关，不会引入方向性伪影，适用于大多数无方向先验的图像处理任务。
卷积与互相关等价：高斯核是偶函数$G(x) = G(-x)$，所以高斯核的卷积与互相关等价，即：
$$G_1 * G_2(x) = G_1 ** G_2(x)$$高斯核对卷积的半群性质：高斯核在卷积运算下封闭，且满足方差相加的规律：
$$G_{\sigma_1} * G_{\sigma_2} = G_{\sqrt{\sigma_1^2 + \sigma_2 ^ 2}}$$即连续两次高斯模糊（标准差分别为$\sigma_1$和$\sigma_2$）等价于一次标准差为$\sqrt{\sigma_1^2 + \sigma_2 ^ 2}$的高斯模糊。
频域特性：高斯函数的傅里叶变换仍为高斯函数，说明在频域范畴属于低通滤波，并且具有平滑的过渡。
算法流程
构建高斯核
步骤 1：选择核尺寸
核尺寸通常取奇数，这样核存在一个明确的中心像素，便于定位。根据"3 $\sigma$“原则，取$size = 2\left\lfloor 3 \sigma\right\rfloor + 1$，这一步决定了核的空间支撑范围。如果 $\sigma$ 较大而核尺寸过小，会截断高斯尾部，导致归一化后核形状失真，影响滤波效果。
步骤 2：计算偏移量
以 $size = 5$ 为例。偏移量范围为 $-2, -1, 0, 1, 2$，分别对应核内各位置相对于中心的距离。偏移量是计算高斯权重的自变量。对于二维核，需要生成 x 和 y 两个方向上的偏移网格。
步骤 3：应用高斯公式
对于每个位置 $(x, y)$（x 和 y 为偏移量），计算未归一化的权重：
$$G'(x, y) = e^{-\frac{x^2 + y^2}{2\sigma^2}}$$对于一维核（可分离实现），则只需计算 $G’(x)$。此时得到的系数之和不等于 1，且 $\sigma$ 越大，截断损失的面积比例越大。
步骤 4：归一化
将所有系数相加得到总和 $sum$，然后将每个系数除以 $sum$，得到最终的高斯核：
$$w\_{\text{normalized}}(x, y) = \frac{G'(x, y)}{\sum_{i,j} G'(i, j)}$$与可分离性的结合
实际实现中，通常不会直接构建二维核再卷积，而是利用可分离性：
- 先构建一维高斯核（同样经过上述步骤，只是在一维偏移上计算并归一化）
- 先对图像每一行进行一维卷积（水平方向）
- 再对结果每一列进行一维卷积（垂直方向）
对边界的处理
滤波通常需要对边界进行扩展，如补零、反射、复制边缘等，以保证输出尺寸与原图一致，然后才从图像的第一格开始作互相关运算。
高斯滤波去噪原理
空间域
高斯噪声是均值为零、独立同分布的随机扰动，对于图像中任一像素，其观测值为真实值加上噪声：
$$I\_{noise}(x, y) = I\_{true}(x,y) + n(x,y), \quad n \sim \mathcal{N}(0, \sigma^2)$$高斯滤波对邻域内像素进行加权平均，权重由高斯核决定。由于噪声的均值为零，且各像素噪声相互独立，加权求和后噪声分量的期望值趋近于零：
$$\mathbb{E}\left[\sum_{i,j}\omega_{i,j}n(i,j)\right] = 0$$其中，$\omega_{i,j}$为高斯核的权重。因此，噪声在加权平均过程中被互相抵消，而图像真实信号因邻域内变化平缓，加权平均后得以保留。
频域
高斯噪声的功率谱在频域中分布较为平坦，能量覆盖所有频率，但因其变化快的特性，主要集中在高频区域。高斯滤波器的频率响应仍然是高斯函数，是一个平滑的低通滤波器，所以能抑制以高频为主的高斯噪声。
与其他滤波器相比
高斯滤波：在平滑效果与边缘保留之间取得最佳平衡，且具有优良的数学性质，是大多数图像处理任务的首选。 均值滤波：实现简单，借助积分图可达到极快速度，但视觉质量较差，适用于对速度要求极高、对模糊质量不敏感的场合。
| 对比维度 | 高斯滤波 | 均值滤波 |
|---|---|---|
| 核形状 | 钟形曲面，中心权重最大，四周平滑衰减 | 矩形均匀分布，所有权重相等 |
| 滤波效果 | 自然平滑模糊，边缘保留较好，无振铃现象 | 均匀模糊，边缘处易产生块状伪影 |
| 边缘保留能力 | 较强 | 较弱 |
| 噪声抑制 | 有效抑制高斯噪声 | 抑制高斯噪声效果略差于高斯滤波 |
| 频域特性 | 高斯函数，低通 | sinc函数，低通 |
| 可分离性 | 可分解为两个一维滤波 | 同样可分离 |
| 计算复杂度 | 通过可分离性实现O(k)每像素 | 同样O(k) |
| 卷积封闭性 | 多次高斯滤波等价于一次 | 多次均值滤波不等价于单次 |
软件实现
本次作业基于Python3.11.0进行实现。高斯滤波分为两个部分，一是构建高斯核，二是将高斯核与原图像进行互相关算法。图片读取依赖python-opencv库的cv2.imread，互相关算法参考了python-opencv的处理逻辑[3]。
构建高斯核
此处考虑更加一般的情况，即高斯核水平和竖直方向的大小和方差可能不一致，所以需要单独进行计算。具体代码如：

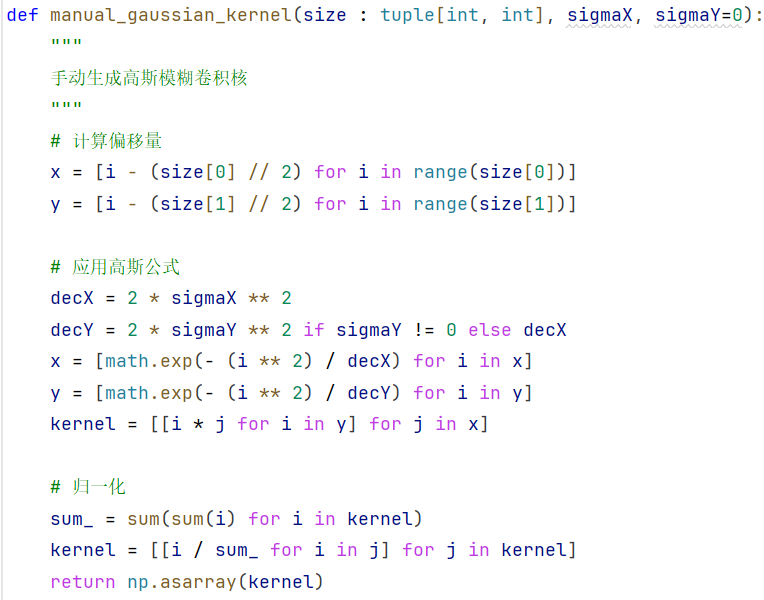

高斯核构建代码
cv2.filter2d
原图像可以有多个通道，对于每一个通道都要进行一次滤波，所以需要将图像转为(height, width, channel)形式。
为了滤波后不改变图像的大小，所以需要在图像周围进行填充，一般有常量填充、复制边缘、反射边缘等方法，这里均进行了实现。在实际中（参考opencv），核并不总是以核中心为锚点（即核的作用点）。锚点的选取也会影响到滤波的效果，锚点位置影响图像周围填充的大小。填充采用numpy.pad函数：

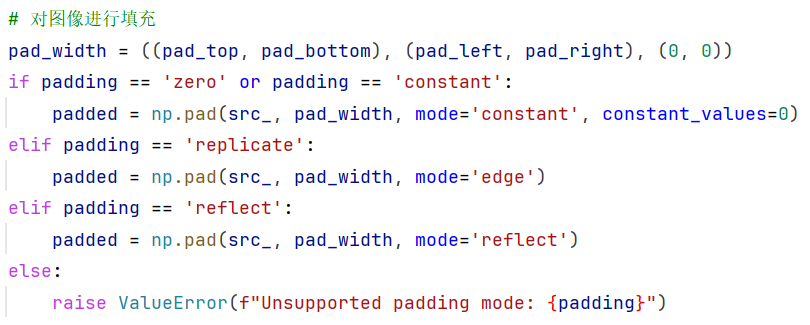

周围填充代码
在opencv中，计算方式如下[3]：
$$\text{dst}(x, y) = \sum\_{x', y'} \text{kernel}(x', y') \cdot \text{src}(x+x'-\text{anchor}.x,, y+y'-\text{anchor}.y)$$$$\quad x'\in \left\[0, \text{kernel}.cols\right], \quad y' \in \left\[0, \text{kernel}.rows\right]$$opencv中，还会引入一个 delta，为滤波后的图像加上偏置，互相关运算代码：

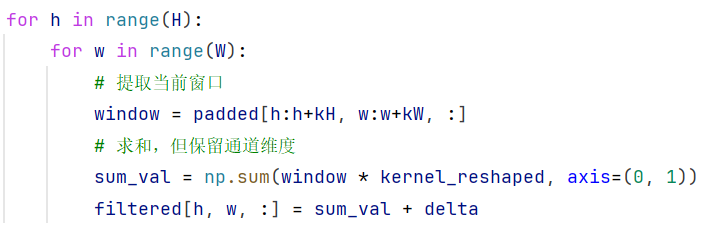

互相关运算代码

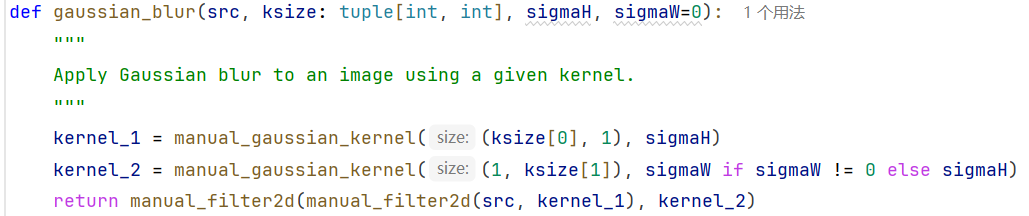

利用高斯滤波的可分离性
在先前我们已多次提到可分离性，这里给出代码实现，其中manual_filter2d为上述提到的参考opencv实现的互相关方法。
核分离的高斯模糊代码
数据分析和可视化
本节测试图片来自画师JW作品《且慢听说前面风很大》，因为其同时包含细节较多和较少的区域，图片分辨率适中，所以作为实验对象。
处理速度
本部分测试了将核整体进行滤波与将核分离进行滤波的处理时间，图片分辨率为$2800\times1600$，采用$7 \times 7,\quad \sigma=1$的核与$31 \times 31,\quad \sigma=5$的核。从表中我们可以看到，当核的体积较小时，未分离方式所花时间比分离方式少，这是因为分离会多新建一次图像带来耗时，而核体积本身就很小，提速不明显，新建图像的时间开销更大；当核的体积较大时，未分离方式所花时间比分离方式多，此时互相关带来的时间开销超过新建图像的耗时。
| 计算方式 | 未分离 | 分离 |
|---|---|---|
| $7 \times 7,\quad \sigma=1$ | 21.96s | 37.06s |
| $31 \times 31,\quad \sigma=5$ | 94.24s | 41.11s |
模糊
本部分按照$size = 2\left\lfloor 3 \sigma\right\rfloor + 1$取了三个不同方差的高斯核。可以看到，当方差越大时，高斯滤波造成的结果越模糊。将$7 \times 7,\quad \sigma=1$与$19 \times 19,\quad \sigma=1$进行做差，得到的差图全为黑色，进一步证明了最大有效核宽的理论。
原始图像
7×7, σ=1
9×9, σ=1.5
19×19, σ=3
19×19, σ=1
7×7与19×19作差
去噪
指标
1. PSNR (Peak Signal-to-Noise Ratio，峰值信噪比)
PSNR是最常用的图像质量评价指标之一，基于均方误差(MSE)计算，用于衡量去噪后图像与原始图像之间的差异。其数学定义为：
$$\text{MSE} = \frac{1}{MN} \sum_{i=1}^{M} \sum_{j=1}^{N} [I(i,j) - K(i,j)]^2$$$$\text{PSNR} = 10 \cdot \log_{10} \left( \frac{\text{MAX}_I^2}{\text{MSE}} \right)$$其中：
- $M$和$N$分别为图像的高度和宽度
- $I(i,j)$为原始图像在位置$(i,j)$的像素值
- $K(i,j)$为去噪后图像在位置$(i,j)$的像素值
- $\text{MAX}_I$为图像的最大可能像素值（对于8位图像为255）
PSNR值越高，表示图像质量越好。通常认为PSNR大于30dB时图像质量较好，20-30dB为可接受范围，低于20dB则质量较差。
2. SSIM (Structural Similarity Index Measure，结构相似性指数)
SSIM是一种更符合人类视觉感知的图像质量评价指标，从亮度、对比度和结构三个方面综合评估图像相似性。其定义为：
$$ \text{SSIM}(x,y) = [l(x,y)]^\alpha \cdot [c(x,y)]^\beta \cdot [s(x,y)]^\gamma $$其中亮度比较函数：
$$l(x,y) = \frac{2\mu_x\mu_y + C_1}{\mu_x^2 + \mu_y^2 + C_1}$$对比度比较函数：
$$c(x,y) = \frac{2\sigma_x\sigma_y + C_2}{\sigma_x^2 + \sigma_y^2 + C_2}$$结构比较函数：
$$s(x,y) = \frac{\sigma_{xy} + C_3}{\sigma_x\sigma_y + C_3}$$其中：
- $\mu_x, \mu_y$分别为图像$x$和$y$的均值
- $\sigma_x, \sigma_y$分别为图像$x$和$y$的标准差
- $\sigma_{xy}$为图像$x$和$y$的协方差
- $C_1, C_2, C_3$为小的正常数，避免分母为零
- 通常取$\alpha = \beta = \gamma = 1$，$C_3 = C_2/2$
SSIM的取值范围为[0,1]，值越接近1表示图像质量越好。相比PSNR，SSIM能更好地反映人类视觉对图像结构信息的感知。
指标应用说明： 在本次实验中，PSNR用于定量评估去噪算法对噪声的抑制能力，而SSIM则用于评估算法在保持图像结构信息方面的表现。两者结合使用能够更全面地评价高斯滤波算法的性能。
高斯噪声
本部分测试了不同大小的高斯核对高斯噪声的处理效果，同时与均值滤波进行比对。原图添加了$\mu=0,\sigma=20$的高斯噪声，分别进行$5 \times 5,\quad \sigma=1$和$9 \times 9,\quad \sigma=1.5$的高斯滤波，以及$5 \times 5$的均值滤波。
对比可知，高斯核越大，对噪声的抑制效果越好，但对图像的模糊程度越高。同等大小下，均值滤波的模糊程度比高斯滤波高，但去噪的效果几乎相同，从指标上可得，高斯滤波的去噪效果较好。
| 滤波方式 | PSNR(dB) | SSIM |
|---|---|---|
| 添加噪声 | 25.19 | 0.45 |
| 高斯滤波$（5 \times 5,\quad \sigma=1）$ | 30.02 | 0.78 |
| 高斯滤波$（9 \times 9,\quad \sigma=1.5）$ | 29.19 | 0.79 |
| 均值滤波$（5 \times 5）$ | 28.85 | 0.76 |
添加了μ=0,σ=20的高斯噪声
进行5×5,σ=1的高斯滤波
进行9×9,σ=1.5的高斯滤波
进行5×5的均值滤波
椒盐噪声
椒盐噪声是图像处理中常见的脉冲噪声类型，表现为图像中随机出现的黑白像素点。其数学模型可表示为：
$$I\_{noise}(x,y) = \begin{cases} 0 & \text{以概率 } p\_1 \\ 255 & \text{以概率 } p\_2 \\ I(x,y) & \text{以概率 } 1-p\_1-p\_2 \end{cases}$$其中$p_1,p_2$为噪声密度，控制噪声强度。
高斯滤波对椒盐噪声的去噪效果有限，主要原因在于：
- 极值敏感性：椒盐噪声为极值噪声（0或255），高斯滤波的加权平均无法有效消除这种极端值
- 权重污染：椒盐噪声点会污染高斯核的权重计算，影响邻域像素的平滑效果
- 边缘模糊：为消除椒盐噪声需要较大的$\sigma$值，但会导致图像过度模糊，丢失细节信息
- 非线性特性：椒盐噪声具有非线性特性，而高斯滤波是线性滤波器，处理效果有限
本部分在测试图像上添加$p_1=0.2,p_2=0.2$的椒盐噪声，分别使用$9\times9$高斯核（$\sigma=1.5$）和$5\times5$中值滤波进行对比实验。中值滤波作为非线性滤波器，对椒盐噪声具有更好的处理效果。高斯滤波效果较差。
添加了椒盐噪声
进行9×9,σ=1.5的高斯滤波
进行5×5的中值滤波
结论
本次数字图像处理作业成功实现了基于可分离卷积的高斯滤波算法，并对其在图像模糊和去噪中的应用进行了系统研究。通过理论分析、算法实现和实验验证，达到了预期目标，主要成果总结如下：
主要成果
- 算法实现：成功构建了可分离卷积的高斯滤波算法，实现了高斯核的自动生成、归一化处理以及高效的二维卷积运算。算法充分利用了高斯核的可分离性，将计算复杂度从$O(n^2m^2)$降低到$O(n^2m)$，显著提升了处理效率。
- 理论验证：通过数学推导验证了高斯核的卷积半群性质和频域特性，证明了连续两次高斯模糊等价于一次标准差为$\sqrt{\sigma_1^2 + \sigma_2^2}$的高斯模糊，为参数选择提供了理论依据。
- 实验分析：系统评估了高斯滤波在不同参数设置下的性能表现
模糊程度与参数 $\sigma$ 的关系： 实验验证了标准差 $\sigma$ 对模糊程度的控制作用。当 $\sigma$ 较小时（如 $\sigma = 1$），高斯核能量集中，滤波后图像细节保留较好，仅产生轻微平滑；随着 $\sigma$ 增大（如 $\sigma = 1.5$、$\sigma = 3$），核的支撑范围扩大，权重分布更平坦，图像模糊程度明显增加。同时，依据”$\text{size} = 2\lfloor 3\sigma\rfloor + 1$“的经验公式，当核尺寸达到理论有效宽度后，继续增加核尺寸不再改变滤波结果（如 $7 \times 7, \sigma = 1$ 与 $19 \times 19, \sigma = 1$ 的差图为全黑），验证了截断误差可忽略的结论。
计算效率与可分性： 对比了直接二维卷积与分离卷积的实现效率。对于小核（$7 \times 7$），未分离方式耗时 21.96 秒，而分离方式因需额外图像分配反而耗时 37.06 秒；对于大核（$31 \times 31$），未分离方式耗时 94.24 秒，分离方式仅耗时 41.11 秒，加速比超过 2 倍。结果表明，可分性在大核滤波时优势显著，而在小核场景下可直接使用二维卷积以避免内存开销。
去噪性能：
- 高斯噪声： 在添加 $\mu = 0, \sigma = 20$ 的高斯噪声图像上，采用 $5 \times 5, \sigma = 1$ 的高斯滤波后，PSNR 从 25.19 dB 提升至 30.02 dB，SSIM 从 0.45 提升至 0.78；同尺寸均值滤波的 PSNR 为 28.85 dB，SSIM 为 0.76。高斯滤波在两项指标上均略优于均值滤波，且当 $\sigma$ 增至 1.5（核尺寸 $9 \times 9$）时，PSNR 虽略有下降（29.19 dB），但 SSIM 仍保持较高水平（0.79），说明在保持结构相似性方面高斯滤波更具优势。
- 椒盐噪声： 在添加密度为 0.2 的椒盐噪声图像上，高斯滤波（$9 \times 9, \sigma = 1.5$）无法有效去除极值点，图像中仍残留大量黑白斑点，而中值滤波（$5 \times 5$）能基本恢复图像结构。实验表明，高斯滤波对脉冲噪声效果有限，体现了其作为线性滤波器的局限性。
未来改进方向
深度学习应用：将高斯先验嵌入神经网络，实现可学习的高斯滤波。研究基于图像内容的自适应$\sigma$选择策略，实现参数自动化。
多种滤波混合使用：识别不同的噪声特征，采用对应最有效的滤波方式。
通过本次作业，不仅深入理解了高斯滤波的理论基础和实现技术，也为后续更复杂的图像处理任务奠定了坚实基础。高斯滤波作为经典的数字图像处理技术，在保持其基础地位的同时，仍有广阔的研究和应用空间。
参考文献
[1] Lowe, D. G. (2004). Distinctive image features from scale-invariant keypoints. International journal of computer vision, 60(2), 91-110.
[2] Gonzalez, R. C., & Woods, R. E. (2011). Digital image processing. Pearson Education.
[3] OpenCV GaussianBlur Documentation. https://docs.opencv.org/
